　　一、定義及作用

　　擋煙垂壁是用不燃材料制成，垂直安裝在建筑頂棚、梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。設置擋煙垂壁是劃分防煙分區的主要措施。擋煙垂壁、結構梁及隔墻形成蓄積火災煙氣的儲煙倉，火災時，通過排煙系統將儲煙倉內煙氣排除。

　　二、設置

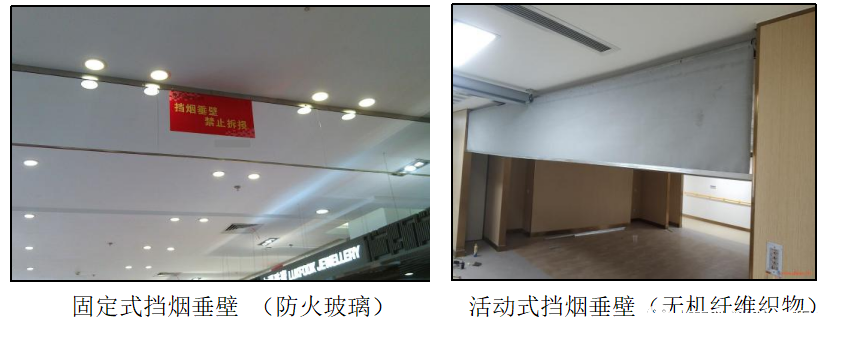

　　1.擋煙垂壁可分為固定式擋煙垂壁和活動式擋煙垂壁。固定式擋煙垂壁顧名思義就是固定安裝的、能滿足設定擋煙高度的擋煙垂壁?；顒?dòng)式擋煙垂壁主要有卷簾式和翻板式，可以從初始位置自動運行至擋煙工作位置，并滿足設定擋煙高度。

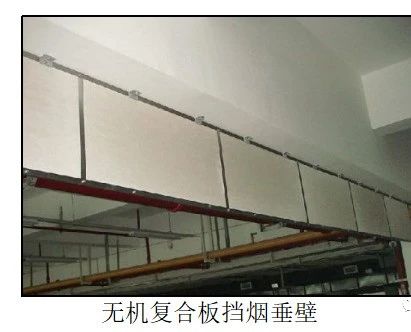

　　2.固定式擋煙垂壁的主要材料有鋼板、防火玻璃、不燃無機復合板、無機纖維織物等。

　?。?）制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。

　?。?）制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm。

　?。?）制作擋煙垂壁的玻璃材料應為防火玻璃。

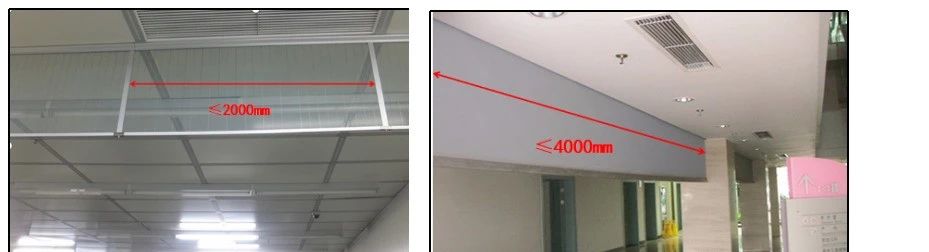

　?。?）采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

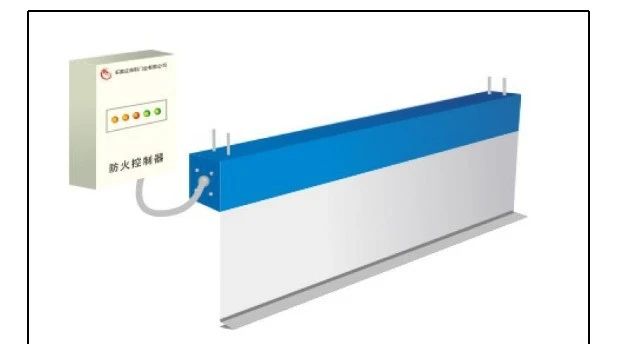

　　3.活動式擋煙垂壁通常采用無機纖維織物，平時收縮在滾筒內，火災發生時，可自動下放至擋煙工作位置。（類似于防火卷簾）

　　（1）卷簾式擋煙垂壁擋煙部件（單節）由兩塊或兩塊以上織物縫制時，搭接寬度不得小于20mm，采用多節垂壁搭接的形式使用時，卷簾式擋煙垂壁的搭接寬度不得小于100mm；翻板式擋煙垂壁的搭接寬度不得小于20mm?；顒?dòng)式擋煙垂壁與建筑結構（柱或墻）面的縫隙不應大于60mm。

　?。?）卷簾式擋煙垂壁的運行速度不得小于0.07m/s；翻板式擋煙垂壁的運行時間應小于7s。

　　4.擋煙垂壁的高度

　?。?）當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm。

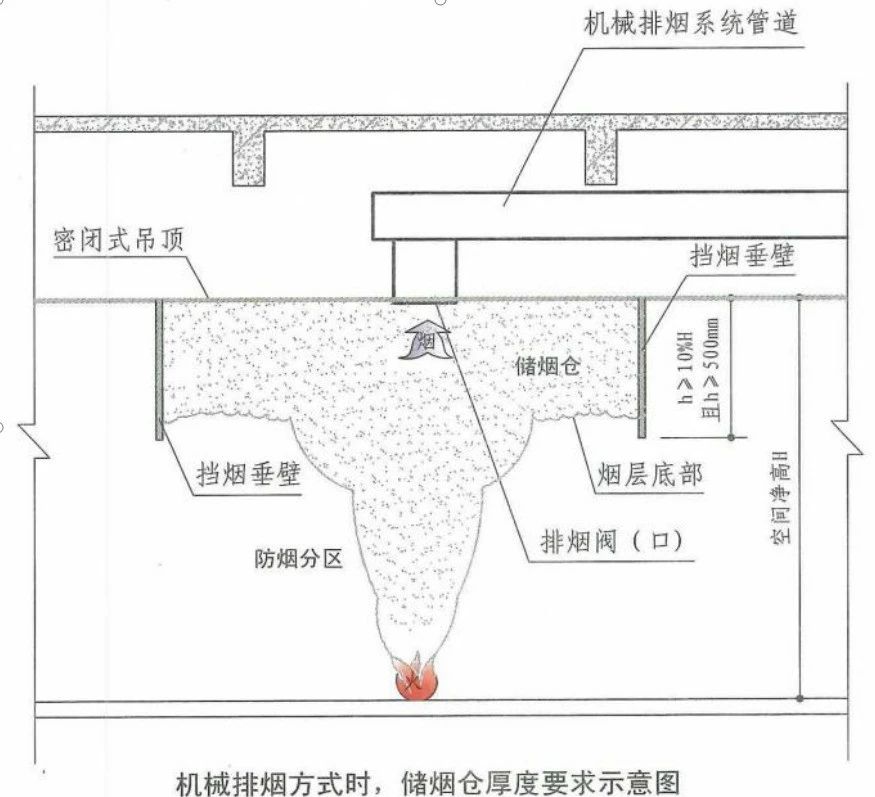

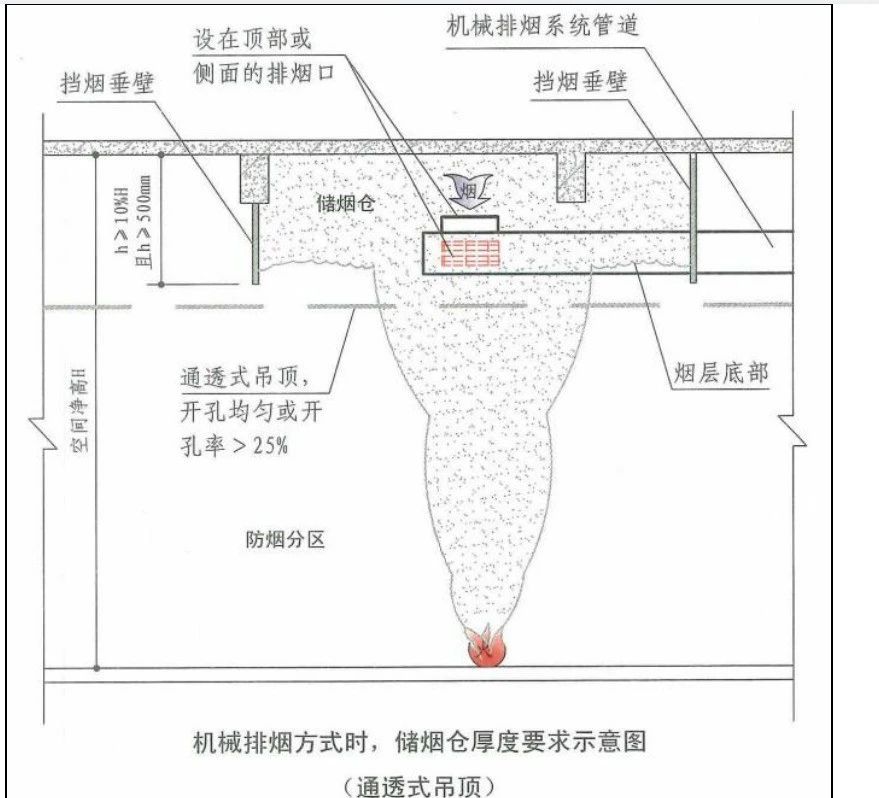

　?。?）當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。

　　三、聯動控制

　　1.活動擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能，當火災確認后，火災自動報警系統應在15s內聯動相應防煙分區的全部活動擋煙垂壁， 60s以內擋煙垂壁應開啟到位。

　　2.活動擋煙垂壁應具備自動控制和手動控制功能。

　?。?）自動控制：使防煙分區內符合聯動控制觸發條件的兩只感煙火災探測器發出火災報警信號，聯動啟動該防煙分區的擋煙垂壁降落。

　?。?）手動控制：

　　①現場手動：控制器應設有現場控制按鈕盒，通過按鈕盒控制活動式擋煙垂壁的升降。

　?、谙揽刂剖疫h(yuǎn)程手動：應能在消防聯動控制器上手動操作總線控制活動擋煙垂壁。
